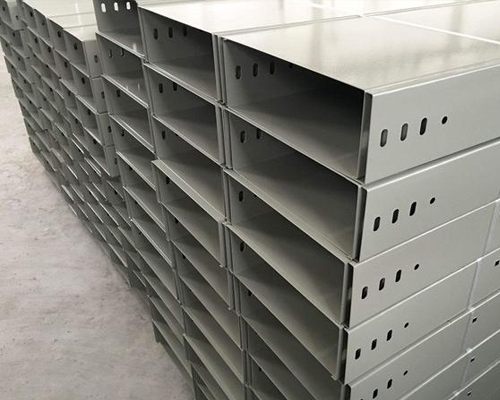

电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。可以独立架设, 也可以附设在各种建(构)筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质须具有防腐、耐潮气、附着力好， 耐冲击强度高的物性特点。

胀缩问题

由于环境温度变化,钢质电缆桥架会出现热胀冷缩的现象。室外桥架受温度影响较大例如环境高温度为40℃,低温度为-20℃,则电缆桥架的很大收缩量按下式求得：

Δt=11.2 ×10-6×60deg(度)×1000mm

由此得出结论：

温差为60℃时 ,Δι =0.672mm/m

温差为50℃时, Δι =0.560mm/m

温差为40℃时, Δι =0.448mm/m

工程设计中直线段电缆桥架应考虑伸缩接头,伸缩接头的间距建议按以下取定：

当温差为40℃时为50m;

当温差为50℃时为40m;

热镀锌电缆桥架厂家讲解弱电工程桥架知识

接地

根据规范的有关规定,镀锌电缆桥架进行良好的接地。

(1)镀锌电缆桥架直接板每个固定螺栓接触电阻

应小于0.005Ω,此时电缆桥架可作为接地干线(喷粉电缆桥架不宜作接地干线),每个电缆桥架的电阻值可按下式计算：

r=ρ·L/S

式中：ρ =15×10Ω-6 / cm(20℃)；

L=长度按100mm计算；

S=截面积cm2。

(2)梯架于托盘的单位电阻值见表2。

表2 梯架于托盘的单位电阻值

(3)电缆槽的单位电阻值见表3

(4)当电缆桥架安装连接程整体后,每根梯边(或每个电缆槽)的电阻为：

R=L(r+1/3r’)

式中：

R--梯边，即（电缆槽）全长总电阻（mΩ）；

r--梯边单位长度电阻（mΩ/m）

荷载特性

1、电缆桥架的荷载

电缆桥架的荷载分为静荷载、动荷载和附加荷载。

静荷载是指敷设在电缆桥架内的电缆种类、根数、每根的外径重量/单位长度,按电缆敷设的不同路由分别列表统计。

动荷载是指电缆桥架安装和维护过程中施工维修人员的重量。对于轻型电缆桥架,一般不考虑动荷载,即不允许在桥架上站(行)人,如果需要考虑站人,则应将跨距适当缩小。附加荷载仅在室外是指冰雪、风和电磁力所形成的荷载,它与安装场所的地区自然气象条件和带电体的性质有关,设计中应根据各种条件加以计算。
