电缆桥架的施工方案要符合哪些规定?

2021-11-19

今天防腐电缆桥架厂家为大家介绍的内容是——电缆桥架的施工方案要符合哪些规定?

一、电缆桥架与各类管道平行或穿插敷设时,其净距应合适下表的规定。

二、电缆桥架程度敷设时,撑持跨距通常是1.5~3m,垂直敷设时,固定点间距不大于2m。桥架盘曲半径小于300mm时,应在距盘曲段与直线段接合处300~600mm的直线段侧设一个撑持,当盘曲半径大于300mm时,还应在盘曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设撑持。

三、电缆桥架应尽可能在建筑物、建筑物(如墙柱梁、楼板等)上安装。

四、电缆桥架的总平面安装应做到距离较短又满足施工安装、电缆敷设的要求。

五、梯架或有孔托盘程度敷设时距地高度不低于2.5m;线槽、无孔托盘距地高度不低于2.2m。但敷设在电气专用房间(如配电室、电气竖井、技巧层)内除外。

六、电缆桥架垂直敷设的时候,在距地1.8mm以下部分应加金属盖保护,但敷设在电气专用房间内时可除外。

七、几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑保护、磨练的需要,通常不宜小于0.6m。

八、以下不同电压不同用处的电缆除因条件限制只能安装在同一层桥架上并采用隔板离隔外,均不应敷设在同一层桥架上。

1、1KV以上和1KV以下的电缆

2、强电、弱电、控制电缆

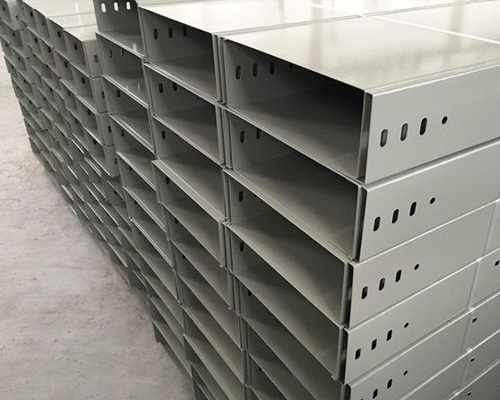

电缆桥架的施工方案要符合哪些规定?

3、应急照明和其它照明电缆

九、电缆桥架多层敷设时其层间距离通常是:

1、控制电缆桥架问不应小于0.2m。

2、弱电电缆桥架与电力电缆桥架间不应小于0.5m,若有樊篱盖板可减至0.3m。

3、电力电缆桥架问不应小于0.3m。

4、桥架上部距顶板或其它障碍物不应小于0.3m。

安装电缆桥架的准备工作:

1、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。

2、了解基本的情况

(1)荷载计算:计算电缆桥架主干线纵断面上单位长度的电缆重量。

(2)确定方向: 根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的佳路由。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。

(3)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格, 托臂的长度、支柱的长度、间距,桥架的宽度和层数。

(4)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。

(5)确定安装方式:根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的。此外,根据桥架结构选折相应的盖板。

3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
