电缆桥架的组成结构应满足强度、刚度及稳定性要求，且应符合下列规定：

桥架的承载能力不得超过使桥架起初产生变形时的很大荷载除以安全系数为1．5的数值；

梯架、托盘在允许安全工作载荷作用下的相对挠度值，钢制不宜大于1／200；铝合金制不宜大于1／300；

钢制托臂在允许承载下的偏斜与臂长比值不宜大于1／100；

核电厂安全级电路电缆桥架应满足抗震Ⅰ类物项设计要求，应同时采用运行安全地震震动和ji限安全地震震动进行抗震设计。

电缆桥架型式选择应符合哪些规定？电缆桥架厂家

电缆桥架型式选择应符合哪些规定？电缆桥架厂家

安装高度

除技术夹层和特殊场所外，电缆桥架水平段，距地面高度不宜低于2.5米，垂直段距地面高度不宜低于1.8米。除在电气专用房间内外，当不能满足要求时，应采取防机械损伤措施。

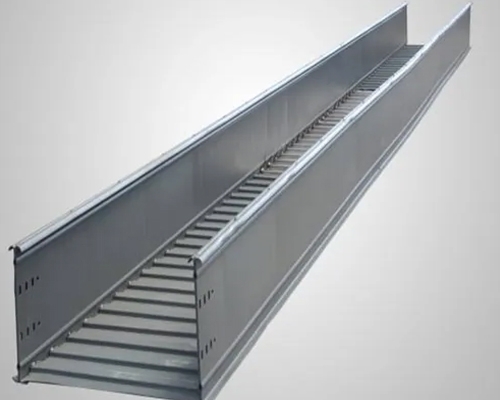

电缆桥架型式选择应符合下列规定：

需屏蔽外部的电气干扰时，应选用无孔金属托盘加实体盖板；

在易燃粉尘场所，宜选用梯架，每一层桥架应设置实体盖板；

高温、腐蚀性液体或油的溅落等需防护场所，宜选用有孔托盘，每一层桥架应设置实体盖板；

需因地制宜组装时，可选用组装式托盘。
